Комплектующие для подвесных ворот

Система для подвесных  ворот Fratelli Comunello(Италия) весом до 600кг


Система откатных ворот с верхним рельсом для ворот массой до 600 кг, применяется
  для  бокового и потолочного
монтажа.
Комплектация:
- рельс направляющий -6метров
- тележка с 2 роликами (GRANDE 2C)
   или тележка с 4 роликами (GRANDE 4C ) - 2шт
-  поворотная  пластина  с подшипником для тележек  - 2шт
- направляющая нижняя  скоба с латунным роликом

Откатные ворота подвесного типа  – это простая и очень надежная конструкция. Фурнитура для подвесных систем на российском рынке представлена различными производителями, как отечественных  так и иностранных. Лидером среди них является итальянская фирма «Fratelli Comunello», это надежные комплектующие из качественной оцинкованной стали по довольно  доступным ценам. Для изготовления полотна ворот обычно используют сэндвич-панель, но можно «зашить» ворота любым материалом: профильным листом, деревом, роллетным профилем, главное чтобы вес ворот не превышал максимально допустимую нагрузку на систему, а она составляет у «Fratelly Comunello» от 400 до 600кг, в зависимости от выбранной модели комплектующих.

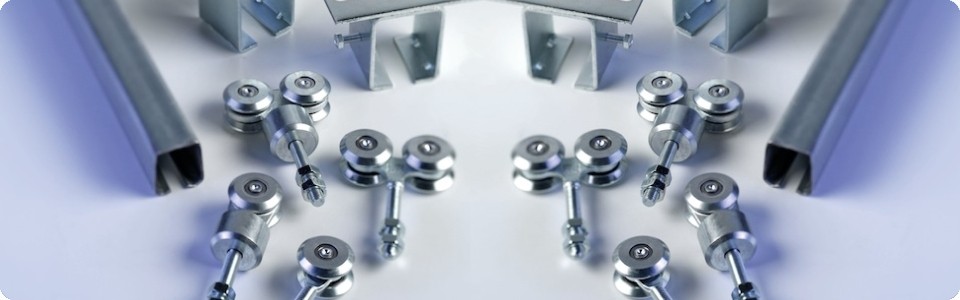

Подвесная система для ворот состоит из следующих элементов:

Основа – это направляющий рельс, поставляется цельной балкой длиной 3 и 6 метров

Опора для направляющего рельса  с креплением к потолку (устанавливается НЕ РЕЖЕ 0,7м)

Роликовые тележки, обычно для производства ворот используютя 2 штуки, бывают с 2-мя или 4-мя роликами, последние применяются на более тяжелых воротах. Крепятся по краям на воротной раме.

Для крепления роликовых тележек используется поворотная пластина с подшипником

Малые роликовые каретки удерживают полотно ворот от качения, крепятся при помощи специальной направляющей к концам щита ворот. Ролики на каретках выполнены из оцинкованной стали или из полимерного материала.
